质量50kg,长度450mm,外径φ140mm,转速30r/s;
质量6.5kg,长度420mm,外径φ250mm,转速20r/s;
能安装负载最大外形尺寸为φ320X650mm。

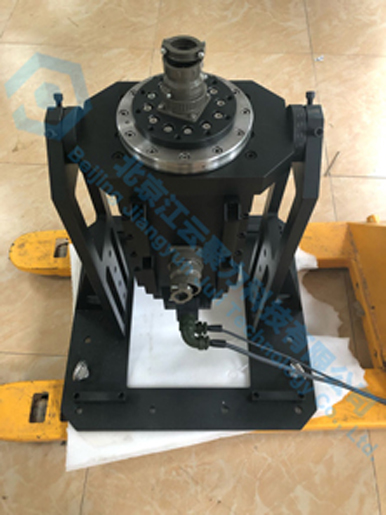

旋转轴调速范围为0-35r/s,精度±1%。
旋转轴驱动方式为伺服直驱,可实现旋转轴正反转运动。
俯仰角度调节轴能实现旋转轴-70°~+90°范围调节(轴水平时为0°,工件连接法兰为轴前端,前端向下时为负,前端向上时为正),角度精度±5°;
俯仰角度调节轴上设有角度盘,角度盘最小刻度为1°,试验人员可通过角度盘读取旋转轴当前的角度;
俯仰调节轴上设有锁紧旋转轴装置,锁紧装置牢固可靠,锁紧后必须保证试验时旋转轴移动范围在±1°内;
